Mayeləşdirilmiş Neft Qazı Çoxpilləli Nasos

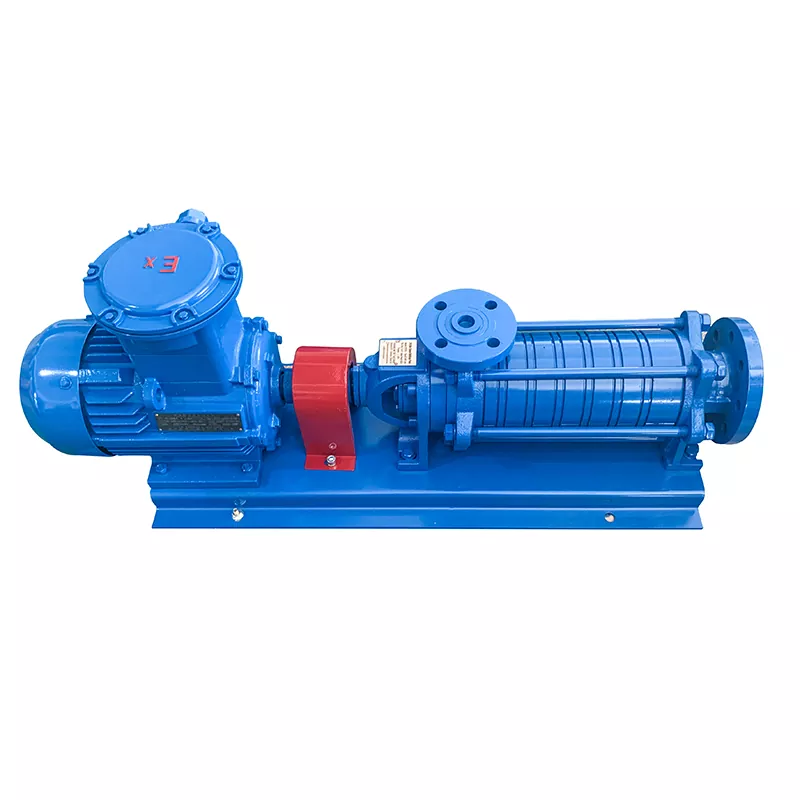

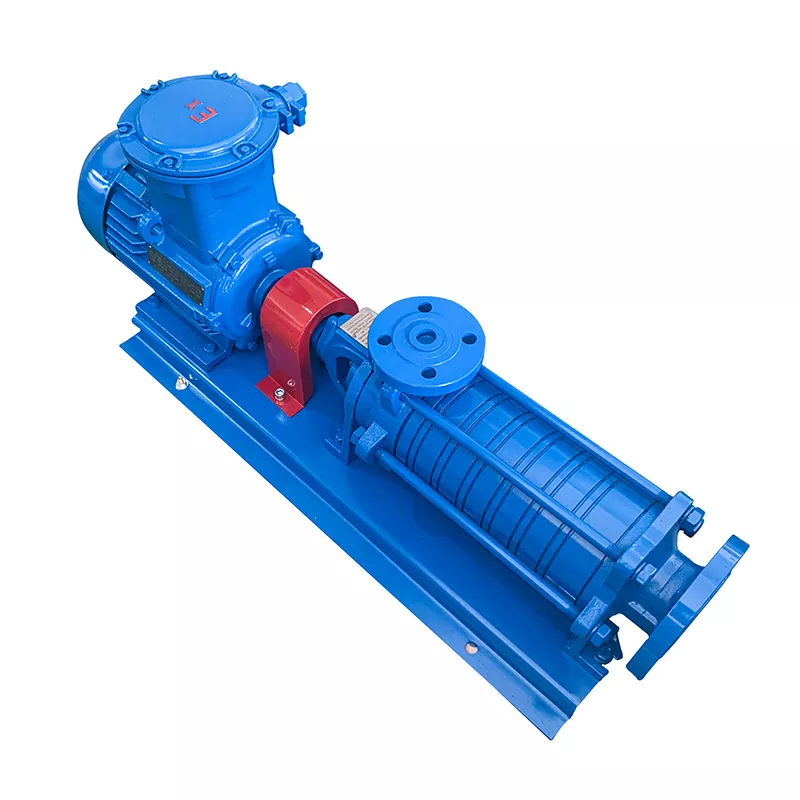

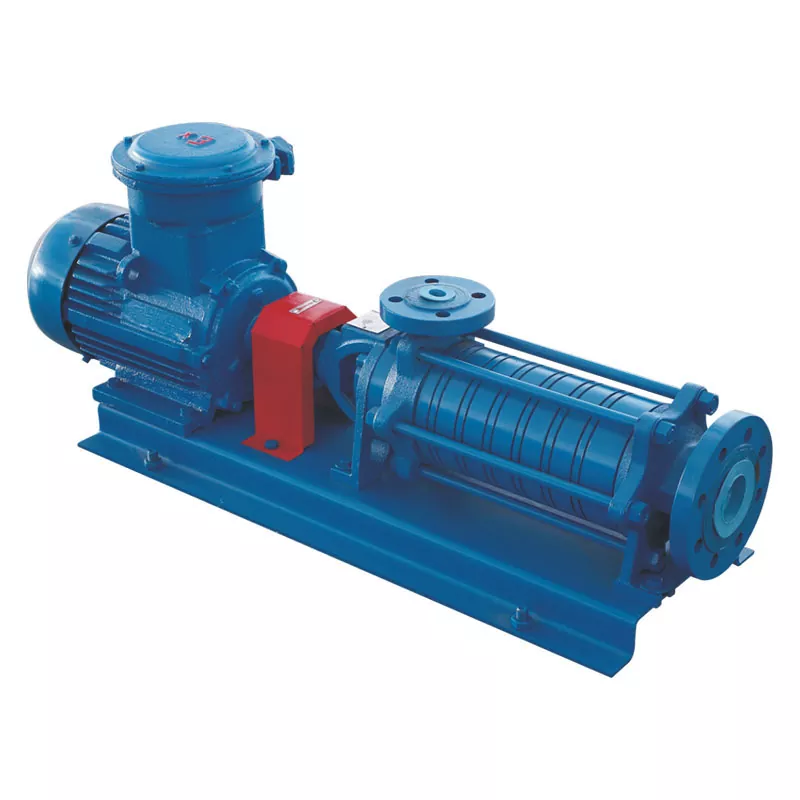

Mayeləşdirilmiş neft qazının çoxpilləli nasosu üfüqi dizaynlı və 6 pilləli mərkəzdənqaçma axın-kanallı nasosdur. Xarici soyutma olmadan mexaniki möhürü qəbul edir. Emiş ucunda qabaqcadan sıxılma turbini ilə təchiz edilmiş bu mayeləşdirilmiş neft qazının çoxpilləli nasosu yüksək axın sürəti və yüksək təzyiq təklif edərək aşağı NPSH şəraitində əla işləyir.

Nasos dörd əsas komponentdən ibarətdir: dəstək bölməsi, sürücü bölməsi, rulmanlar və sızdırmazlıq komponentləri. Dəstək bölməsi iş kamerasını yaratmaq üçün giriş dayaq çərçivəsini, ön bələdçi qanad qolunu, bələdçi qanadını, arxa bələdçi qanad qolunu, çıxış birləşdiricisini, çıxış ucun qapağı və çıxış dəstəyi çərçivəsini bir-birinə sıxmaq üçün bağlama boltlarından istifadə edir. Sürücü bölməsi sürücü şaftından, ön pillədəki çarxdan, mis çarxdan və paralel açardan ibarətdir - val mərkəzdənqaçma qüvvəsi yaratmaq üçün çarxı açar vasitəsilə hərəkət etdirir. Yastıqlara ön bələdçi qanadlı qol rulmanları, tək istiqamətli təkanlı bilyalı rulmanlar və yuvarlanan rulmanlar daxildir. Sızdırmazlıq komponentləri O-halqalardan və mexaniki möhürlərdən ibarətdir. Parametr aşağıdakı kimidir.

Struktur Xüsusiyyət

Bu mayeləşdirilmiş neft qazının çoxpilləli nasosu yüksək başlıq və böyük axın çıxışı təmin edən 6 pilləli çarxlı üfüqi dizayna malikdir. Mexanik möhür quraşdırma və təmiri asanlaşdıran əlavə soyutma sistemi tələb etmir. Emiş ucundakı prekompressiya turbini NPSH tələblərini effektiv şəkildə azaldır, hətta pis əmmə şəraitində belə sabit işləməyi təmin edir. Yığcam strukturu və hamar işləməsi ilə bu mayeləşdirilmiş neft qazı ilə işləyən çoxpilləli nasos davamlı ağır xidmət üçün uyğundur.

Tətbiqlər

Bu mayeləşdirilmiş neft qazının çoxpilləli nasosu silindrlərin doldurulması, yerüstü anbarlardan LPG vurulması və tankerlərin yüklənməsi və boşaldılması üçün uyğundur. O, LPG, kerosin, dizel və digər mayelər də daxil olmaqla müxtəlif mühitləri idarə edir.

Ehtiyat tədbirləri

1. Zibilin daxil olmasının və zədələnməsinin qarşısını almaq üçün nasosun girişində 100 mesh və ya daha incə süzgəc quraşdırılmalıdır.

2. Nasos işə salınmazdan əvvəl astarlanmalıdır – bütün hava xaric edilməli və nasos maye ilə doldurulmalıdır. Bunun edilməməsi nasosun zədələnməsinə və ya avadanlığın sıradan çıxmasına səbəb ola biləcək həddindən artıq istiləşmə, vibrasiya və quru işləməyə səbəb olacaq.

3. İşə başlamazdan əvvəl mühərrikin fırlanma istiqaməti yoxlanılmalıdır.

4. Boşaltma klapanı bağlı halda uzun müddət işləməkdən çəkinin, çünki bu, nasosun xidmət müddətini qısaldır.

Tez-tez verilən suallar

S1: Çoxpilləli nasos niyə işləmir?

A1: Motoru yoxlayın. Yaxşı olarsa, nasosun gövdəsini tıxanma - yad cisimlər və ya 6 bağlama boltunda balanssız gərginlik üçün yoxlayın.

2-ci sual: Nə üçün nasos əməliyyat zamanı güclü titrəyir?

A2: Mühərrik və nasos arasındakı uyğunluğu yoxlayın – montaj qaykalarının düzülməsini və mərkəzi hündürlüyün uyğunluğunu yoxlayın.

3-cü sual: Çoxmərhələli nasosdan sızmanı necə aradan qaldırmaq olar?

A3: Mexanik möhürü yoxlayın (zədə və ya yanlış hündürlük) və nasosun gövdəsini yoxlayın (çatlar və ya köhnəlmiş O-halqalar).
